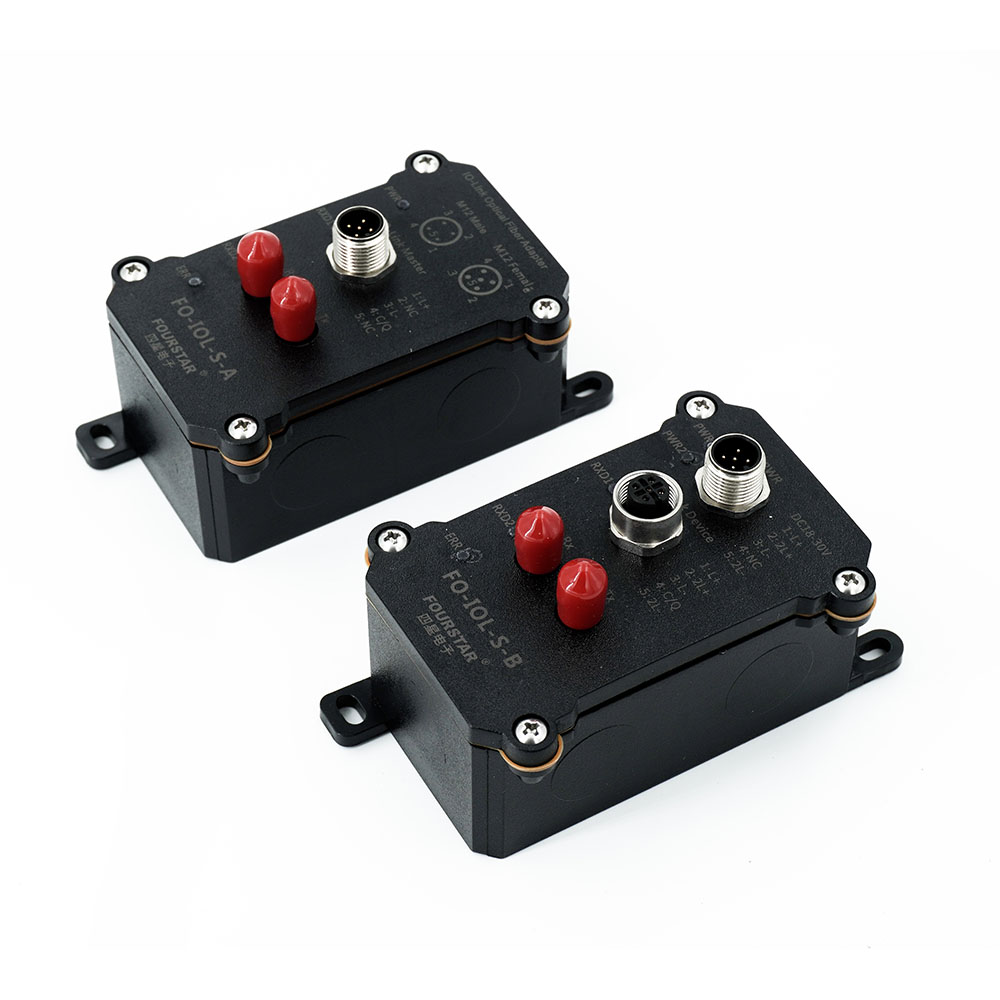

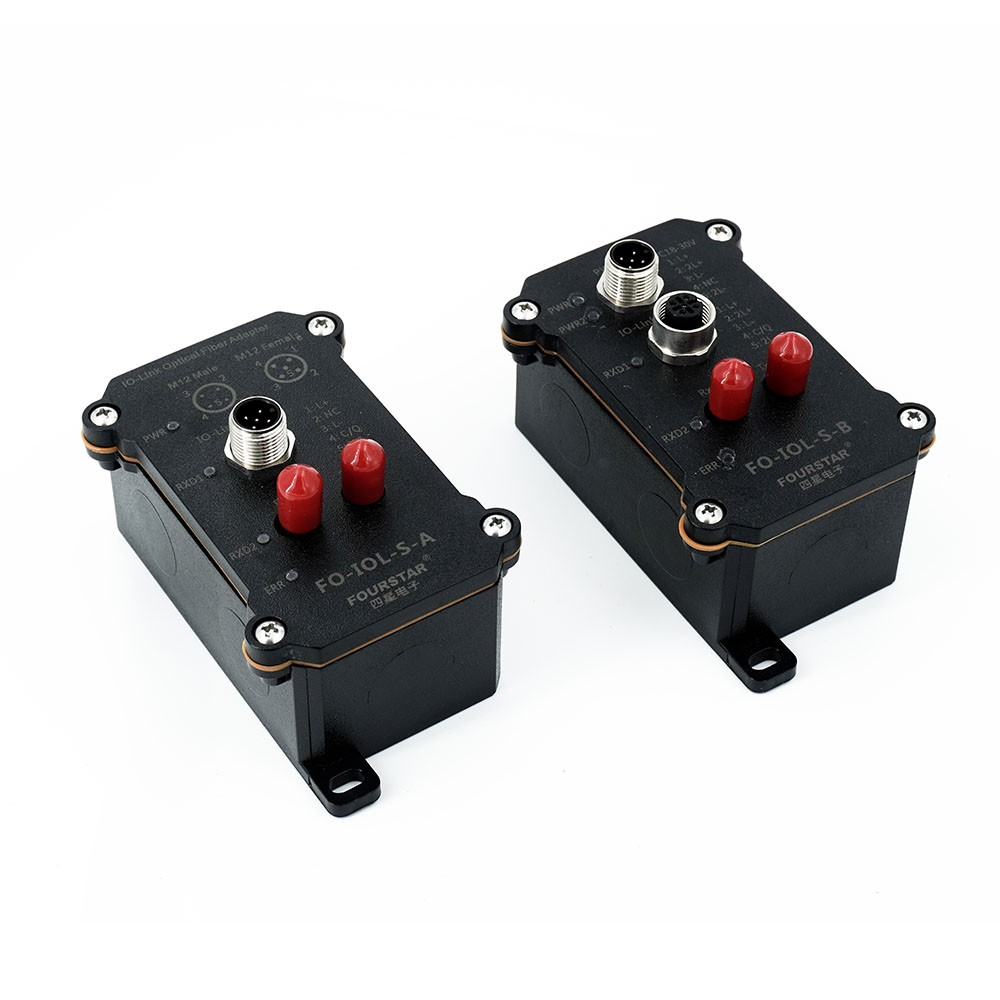

產品簡介
IO-Link轉光纖適配器。分為A、B兩個模塊，成對使用，適用光纖：?jiǎn)文?/125、10/125、8.3/125um，最大傳輸距離10km，ST光纖接頭。通訊速率COM1（4.8Kbps）、COM2（38.4Kbps）、COM3（230.4Kbps）自適應，支持IO-Link、SIO、A類端口、B類端口多種工作方式，即插即用免設置，18V～30VDC寬電壓供電，IP65防護等級。
技術參數
參數分類 | 項 目 | 指 標 |
接口參數 | 電接口類型 | M12-5芯防水航空插座。 |
通訊速率 | COM1(4.8Kbps)、COM2(38.4Kbps)、COM3(230.4Kbps)自適應。 | |
通訊指示 | 每個通訊端口具有數據接收指示燈。 | |
反相保護 | 有 | |
過壓保護 | 有 | |
浪涌保護 | 有（集成） | |
每個端口電流負載 | A類端口：0.5A，B類端口：2A。 | |
空載電流損耗 | <20mA | |
光口參數 | 光纖類型 | 單模光纖，9/125、10/125、8.3/125um。 |
波長 | 1310nm/1550nm。 | |
發送光功率 | -6dBm。 | |
接收光靈明度 | -18dBm。 | |
光纖接口 | ST光纖接頭，不支持其它類型光纖接頭。 | |
光纖最大傳輸距離 | 10公里。 | |
通訊協議 | SDCI標準 | IEC61131-9。 |
IO-Link版本 | V1.0和V1.1。 | |
SIO模式 | 支持。 | |
DI/DO | 不支持M12接口第2腳DI/DO模式。 | |
端口類型 | 支持A類端口和B類端口。 | |
IODD | 無需IODD文件，即插即用免設置。 | |
通用參數
| 工作電壓 | DC18～30V寬電壓供電。 |
防護等級 | IP65。 | |
工作溫度 | -40℃～+85℃。 | |
外形尺寸 | 90mm×63mm×42mm（長×寬×高）。 | |
單個重量 | 140克。 | |
安裝方式 | 現場或控制柜螺栓孔安裝，安裝螺栓2×M4。 |

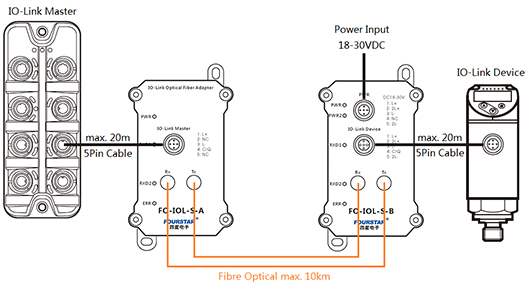

應用拓?fù)?/span>
