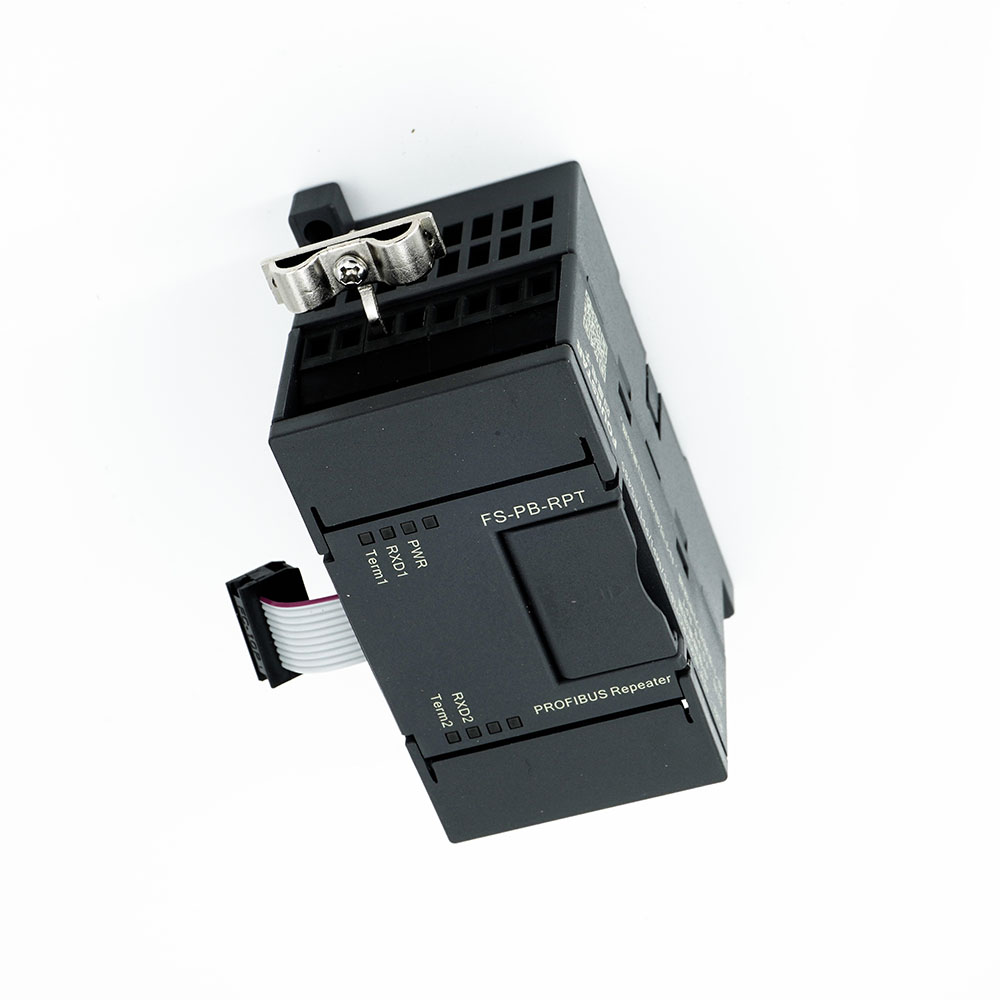

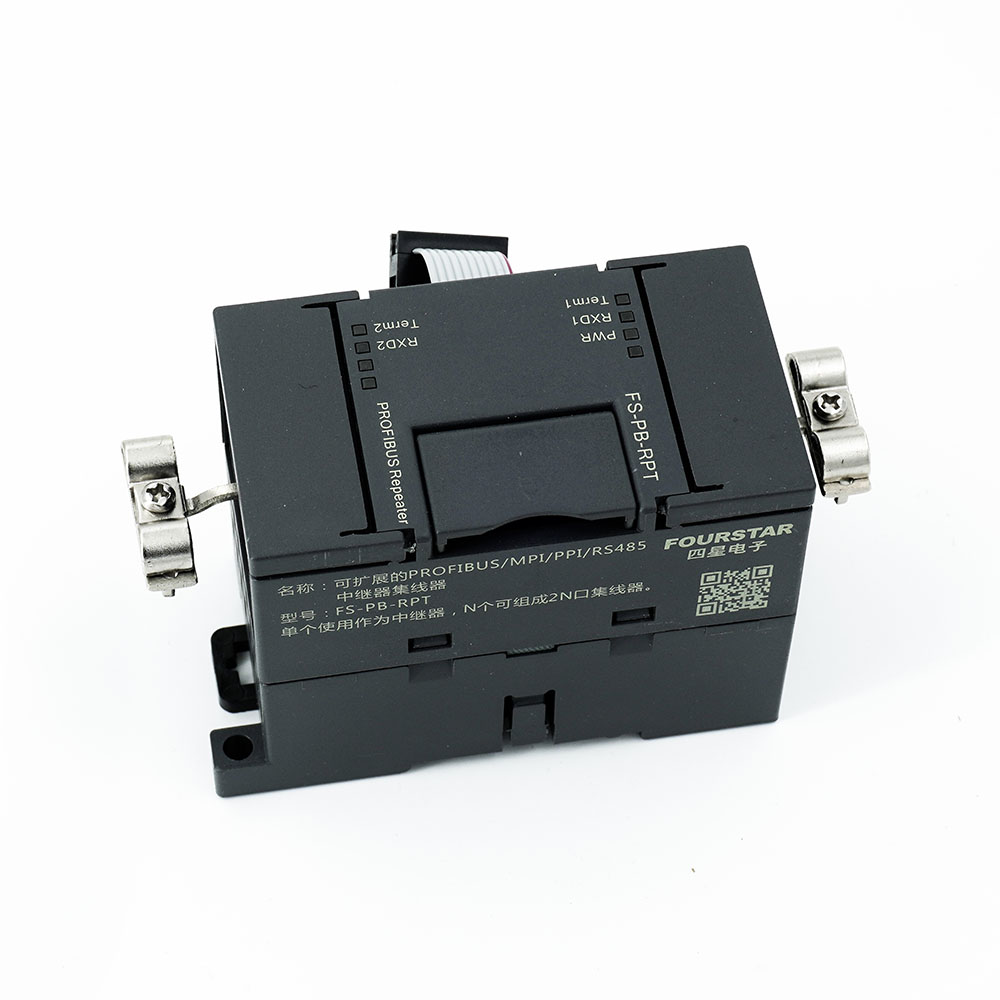

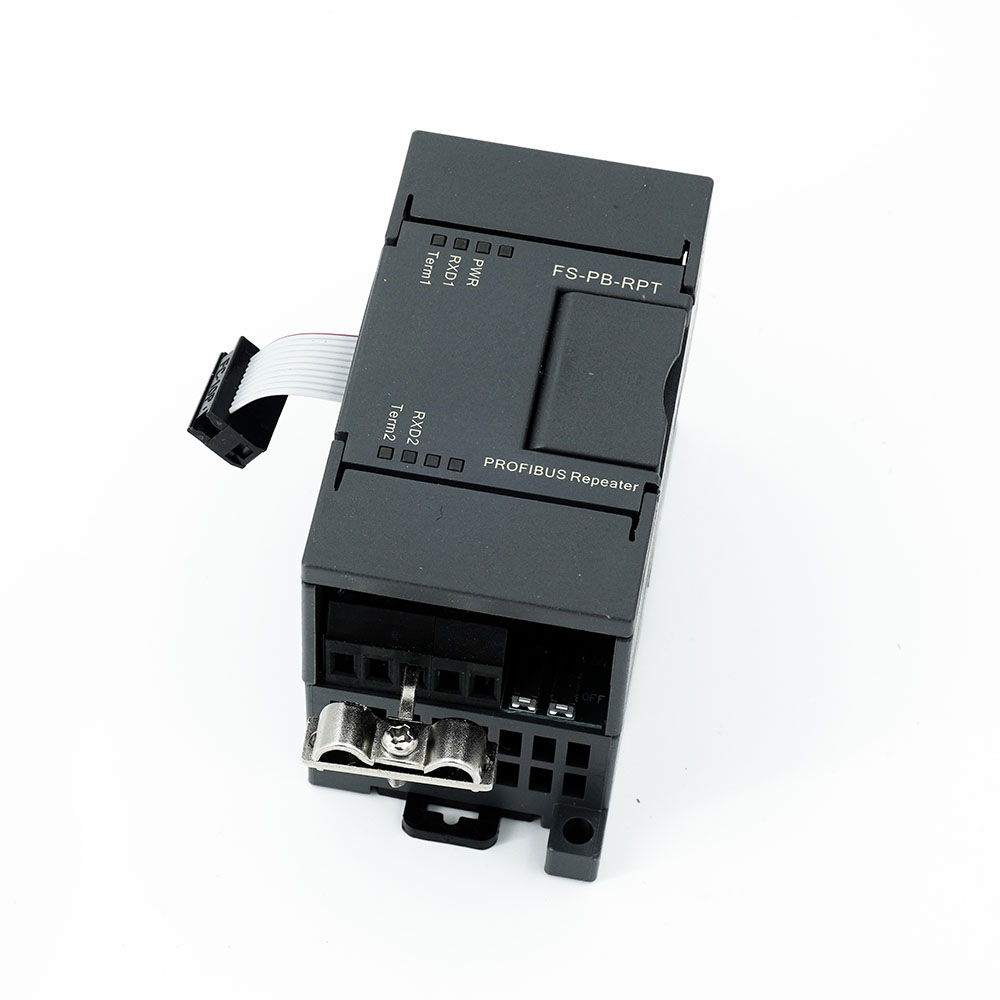

產品簡介
可擴展的PROFIBUS/MPI/PPI中繼器集線器。單個使用為中繼器，N個可組成2N口集線器，通訊速率0～1.5Mbps（或0～12Mbps）自適應，并支持冗余供電?？蓪?shí)現PROFIBUS/MPI/PPI總線型、星形和混合型拓?fù)浣Y(jié)構，方便網絡布線，無延時數據透明傳輸，雙向延長通信距離符合PROFIBUS標準，帶通信指示燈，9～40VDC寬電壓隔離供電，電源-RS485-RS485全隔離，防雷擊浪涌保護。接口為符合PROFIBUS標準的接線端子，標準導軌安裝。
技術參數
參數分類 | 項 目 | 指 標 |
接口參數 | 接口類型 | 符合PROFIBUS標準的無支線4芯接線端子加電纜卡子。 |
通訊速率 | 0～1.5Mbps或0～12Mbps無延時自適應。 | |
電纜最大傳輸距離 | 與通訊速率密切相關，見表3-2。 | |
通訊指示 | 每個RS485端口具有數據接收指示燈和終端電阻指示燈。 | |
接口保護 | RS485端口具有防雷擊浪涌保護器，可重復性浪涌容量：Ipp=100A（10/700us，4kV），符合標準：ITU-TK20/21、VDE 0433?！?5KV ESD（靜電）保護。 RS485端口具有自恢復過流保護，RS485端口能承受高達60V的電壓引起的持續過電流。 | |

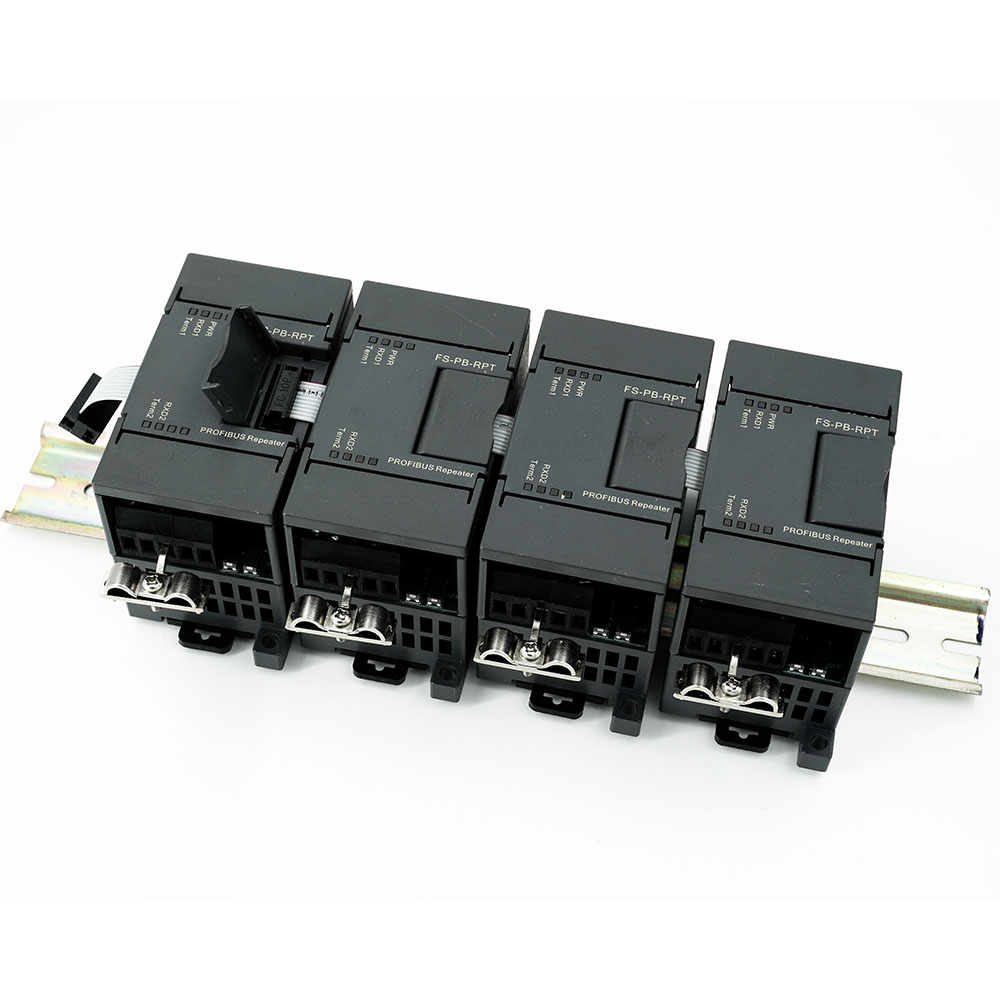

可擴展數量 | 單個使用作為中繼器，N個可組合成2N口集線器。最多可以擴展10臺FS-PB-RPT組合成20口集線器。 | |
通訊協議 | PROFIBUS、MPI、PPI、MODBUS、RS485自由口協議等。 | |
通用參數
| 工作電壓和功耗 | DC9～40V寬電壓供電，功耗1W，集線器支持冗余供電。 |
接口隔離 | 電源端口―RS485接口―RS485接口三方相互隔離，隔離電壓1500VDC。 | |
防護等級 | IP20 | |
工作溫度 | -40℃～+85℃。 | |
外形尺寸 | 80mm×46mm×63mm（長×寬×高）。 | |
重量 | 120克。 | |
安裝方式 | DIN35mm標準導軌安裝。 | |

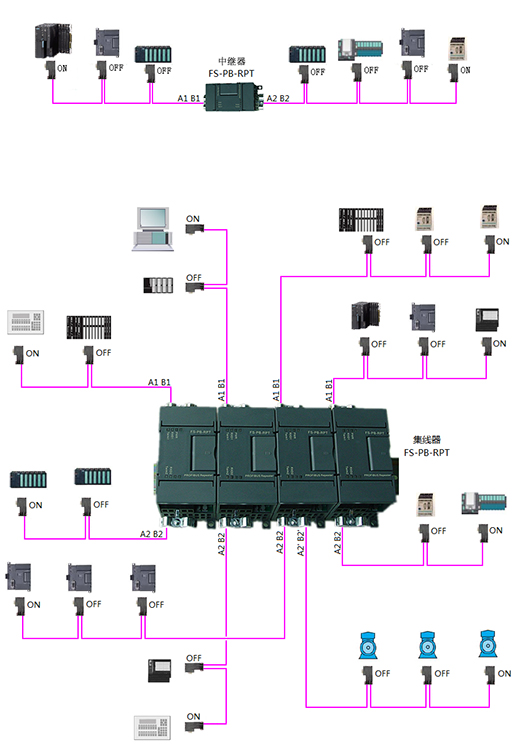

應用拓?fù)?/strong>
